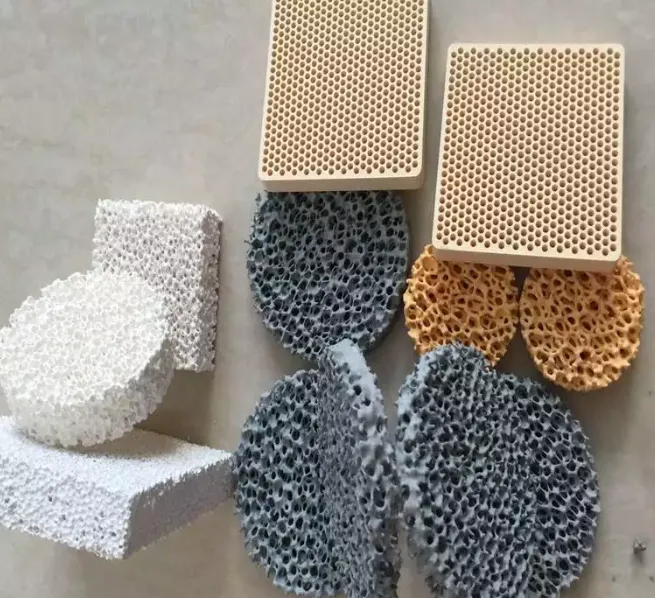

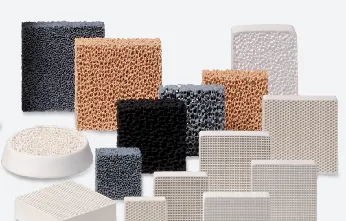

泡沫陶瓷过滤器是一种用于提高铸造行业金属零件质量并降低废品率的过滤器。它由碳化硅、氧化锆、氧化铝等材质制成，具有极好的强度和耐高温冲击力及化学腐蚀性。
泡沫陶瓷过滤器可以显著提高铸造行业金属零件的质量并降低废品率，也可以在连铸连轧工艺中使用，可以制造成所有标准尺寸和不同的厚度。它利用三维立体结构，通过阻挡捕捉吸附有效去除氧化夹杂和其他非金属夹杂。无论是灰铁、球铁还是轴体、缸体或者复杂大件、精密五金零件以及航空航天高温合金精密铸件的金属溶液经过过滤，产品质量都会得到令人满意的结果。
1. 化学工业：泡沫陶瓷过滤器可以用于过滤和分离化学反应中的杂质和颗粒物，提高产品的纯度和质量。
2. 污染控制：泡沫陶瓷过滤器可以用于去除空气中的颗粒物、有害气体等，改善环境质量。
3. 电子学：在电子行业中，泡沫陶瓷过滤器可以用于制造电子元器件和电路板，提高产品的性能和稳定性。
4. 冶金工业：泡沫陶瓷过滤器可以用于净化冶金工业中的金属液，去除其中的杂质和颗粒物，提高产品质量。
5. 建筑领域：泡沫陶瓷过滤器可以用于建筑隔音、隔热、防火等方面，提高建筑物的性能和使用寿命。
二、工艺流程
1.海绵加工工序
所用的有机泡沫多指聚氨酯多孔海绵，按不同孔径进行分类，有10PPi、15PPi、20PPi、30PPi等。海绵的网孔分类与产品网孔的分类却不尽相同，一般来说，PPi(Pore Per Inch,每英寸的孔数)数值越大，对应孔径越小，过滤的夹杂物也越小。
海绵加工工序作为头道工序，也非常关键。首先是海绵的选择，由于每个海绵泡体可能网孔不一，即使同一批海绵，加工前也一定要仔细核对网孔标准;其次是海绵切削的尺寸要精确;最后是加工好的海绵制品保证无倾斜。
2. 制浆工序
配方的选择必须要保证浆料粘度与流动性的最佳状况，才能保证上浆过程产品能均匀上浆，达到所规定的上浆重量。因为这都是保证产品强度与通孔率合格的前提。调好的浆料通过其比重和粘度来判断其使用性能。
3. 海绵改性工序
海绵改性是为上浆工序作准备，提高海绵的挂浆性能，使上浆均匀。有些企业会采用植绒工艺进行改性。
4 .浸渍上浆工序
将改性好的干燥海绵制品，通过调好的浆料在辊压机上均匀涂敷成坯体。对于不同网孔的海绵制品需要不同粘度的浆料来上浆，否则达不到上浆的效果。
5 .干燥工序
干燥工序主要是让上好浆的半成品将水分挥发掉，一般控制在1.0%以下即可。对于较大规格的产品，需要控制好干燥的环境，如温度、湿度等，以防止出现干燥变形与裂纹缺陷。
6. 烧成工序
烧成工序是生产中最后一道的工序，由于配方的改进，考虑到生产的成本，现在泡沫陶瓷企业大多数的SiC泡沫陶瓷烧成都不需要进行气氛保护。
7. 质检工序
泡沫陶瓷由于自身的多孔结构，烧出的产品都或多或少地存在掉渣现象。对于铸造厂来说，除了考虑过滤器的强度和网孔外，掉渣现象也是他们最关注的热点问题。因为过滤器本身就是用来过滤夹杂物的，而自身的掉渣却会起到相反的作用，从而导致铸件的报废。因此，质检工序除了检测外观与内质的合格外，清理掉渣也十分必要。
三、泡沫陶瓷过滤器质量问题
在使用过程中，泡沫陶瓷过滤器可能会出现各种质量问题，这些问题可能会影响其性能和使用寿命。
泡沫陶瓷过滤器的孔隙率是影响其过滤性能的重要因素。如果孔隙率过大，会导致金属液流通过过滤网时，夹杂物无法有效拦截，从而影响铸件质量。而如果孔隙率过小，则会导致金属液流通过过滤网时阻力过大，影响浇注速度和效率。因此，控制适当的孔隙率是保证泡沫陶瓷过滤器质量的关键。
泡沫陶瓷过滤器的强度是其承受金属液流冲击和压力的重要指标。如果强度不足，会导致过滤网在浇注过程中变形或破裂，从而影响铸件质量。因此，在生产过程中，需要对泡沫陶瓷过滤器的强度进行严格检测，以确保其满足使用要求。
泡沫陶瓷过滤器在高温下工作，因此其耐高温性能是影响其使用寿命的重要因素。如果耐高温性能差，会导致过滤网在高温下变形或破裂，从而影响其过滤性能和使用寿命。因此，在生产过程中，需要对泡沫陶瓷过滤器的耐高温性能进行严格检测，以确保其满足使用要求。
泡沫陶瓷过滤器的吸水率过高会导致其在使用过程中出现开裂等问题。这是因为吸水率过高的泡沫陶瓷过滤器在吸收水分后，其体积会发生变化，从而影响其过滤性能和使用寿命。因此，在储存与使用过程中，需要对泡沫陶瓷过滤器的吸水率进行严格控制。
泡沫陶瓷过滤器的尺寸稳定性是影响其使用效果的重要因素。如果尺寸稳定性差，会导致其在浇注过程中出现变形或破裂等问题。因此，在生产过程中，需要对泡沫陶瓷过滤器的尺寸稳定性进行严格检测和控制。
免责声明：本文引用的文/图等稿件均出于无机非金属材料科学公众号，意在分享无机非金属材料等相关资讯及经验交流，相关内容仅供参考学习，所有转载及汇编内容，均不代表本网站赞同其观点，不能完全保证其真实性。如若本网站无意侵犯媒体或个人知识产权，请私信联系，我们将立即予以删除。
