日前，韩国材料科学研究院(KIMS)科研团队一项革命性导热材料成果发表在国际期刊《Small Methods》上，其利用化学反应生成纳米晶体复合层，突破了氧化镁自身局限，低成本制备出氧化镁基高导热材料。
论文地址：
https://doi.org/10.1002/smtd.202300969
纯MgO和具有光滑表面的MgO（MgO-SM，SM=smooth surface）
传统氧化铝导热材料在高导热应用中表现乏力，氧化镁因低成本，高导热和高电阻率而广受关注。但是，氧化镁高达1800℃的烧结温度，以及在空气中的吸湿性而在实际应用中收到局限。

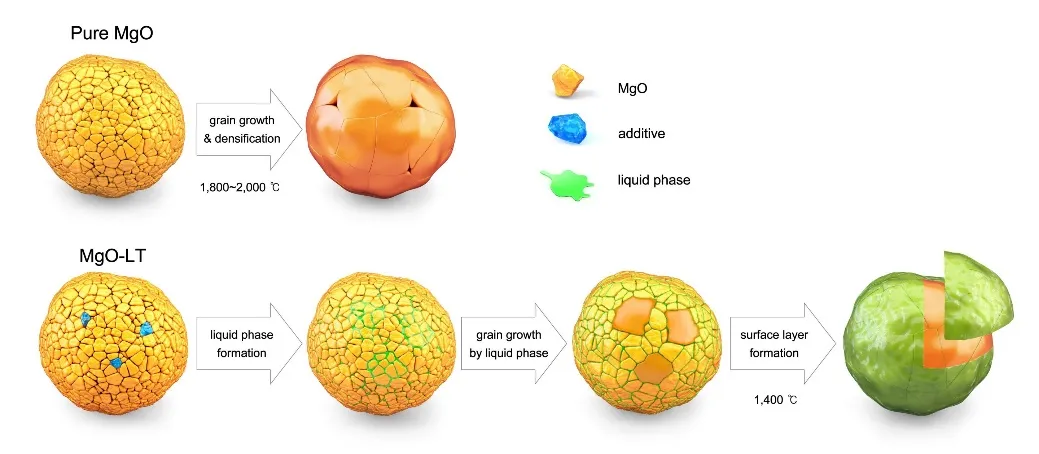

本次研究团队利用液相烧结法制备氧化镁，液相在烧结最后阶段涂覆陶瓷颗粒，并在冷却过程中再结晶，形成由纳米晶体颗粒和非晶基质组成的表面层，从而使氧化镁具备疏水性的同时表现出高导热性。这种在1400℃的低温下烧结MgO-SM颗粒因减少了Mg挥发导致的空位，从而使其相比高温烧结的单晶氧化镁有更高热导率。而且用MgO-SM和环氧树脂制备的热界面材料TIM显示出约7.5Wm−1K−1的高导热率，显著高于纯MgO TIM的4.5Wm−1K−1。
免责声明：本文引用的文/图等稿件均来源于粉体网，意在分享氧化镁材料的相关资讯及经验交流，相关内容仅供参考学习，所有转载及汇编内容，均不代表本网站赞同其观点，不能完全保证其真实性。如若本网站无意侵犯媒体或个人知识产权，请私信联系，我们将立即予以删除。
